微波暗室

  微波暗室,亦称无回波室、吸波室、电波暗室。当电磁波入射到墙面、天棚、地面时,绝大部分电磁波被吸收,而透射、反射极少。微波也有光的某些特性,借助光学暗室的含义,故取名为微波暗室。 微波暗室是采用吸波材料SA作和金属屏蔽体组建的特殊房间,它提供人为空旷的“自由空间”条件。在暗室内做天线、雷达等无线通讯产品和电子产品测试可以免受杂波干扰,提高被测设备的测试精度和效率。随着电子技术的日益发展,微波暗室被更多的人了解和应用。微波暗室就是用吸波材料来制造一个封闭空间,这样就可在暗室内制造出一个纯净的电磁环境,以方便排除外界电磁干扰。微波暗室材料可以是一切吸波材料,主要材料是聚氨酯吸波海绵SA(高频使用),另外测试电子产品电磁兼容性时,由于频率过低也会采用铁氧体吸波材料。 微波暗室的主要工作原理是根据电磁波在介质中从低磁导向高磁导方向传播的规律,利用高磁导率吸波材料引导电磁波,通过共振,大量吸收电磁波的辐射能量,再通过耦合把电磁波的能量转变成热能。

  我院的微波暗室建在嘉庚群楼四顶层,已经建设完工,并且开始投入使用,设备信息已经纳入学校贵重仪器设备共享信息平台。设备对校内外,特别是对福建省和厦门市的相关研究机构和企业开放。

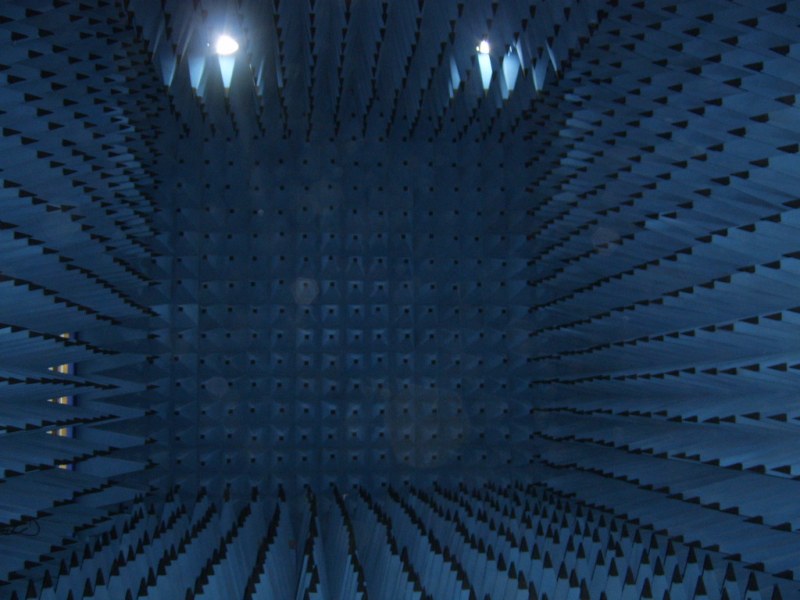

微波暗室内部结构图

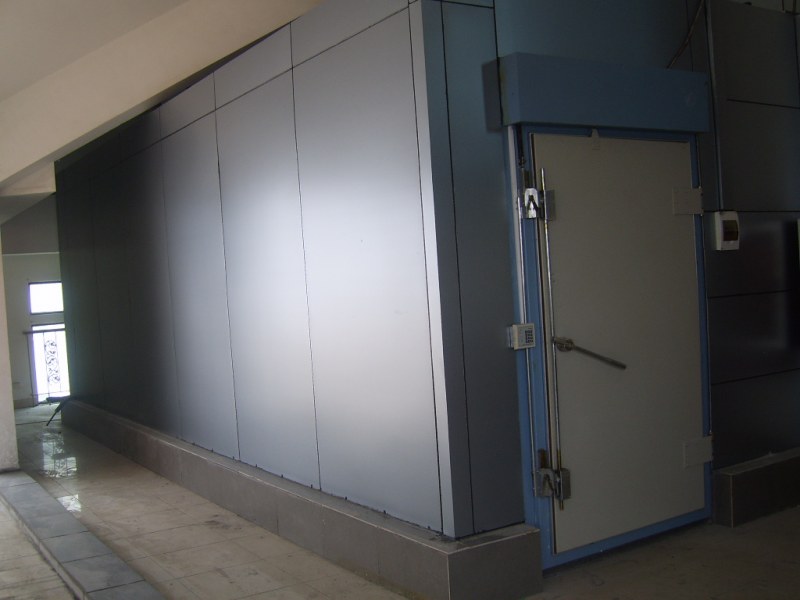

微波暗室外部结构图
