矢量网络分析仪

  矢量网络分析仪器(vector network analyzer) 一种电磁波能量的测试设备。可以测试射频微波器件的各个参数,包含线性S参数,阻抗匹配性能、非线性的交调失真,扫频状态功率压缩点分析、插入损耗等参数,是射频微波实验室必不可少的测试仪器。我院的微波天线测试暗室,测试系统中核心仪器就是矢量网络分析仪。另外,我院需要开展各种射频微波器件的研究,包括功率放大器、天线、滤波器、混频器等电子部件的研究,这些器件的测试都离不开高性能的矢量网络分析仪。
  矢量网络分析仪的原理与使用力直接取决于系统的动态范围指标。
  相位波动参数的测试是利用矢量网络分析仪的电子延迟(Electrical Delay)功能来实现的。
直接观察插入相移通常不是很有用,这是因为器件的电长度相移相对于频率呈现负斜率(器件越长,斜率越大)。由于只有偏离线性相移才会引起失真,因此希望移去相位响应的线性部分。利用网络分析仪的电子延迟功能,能够抵消被测器件的电长度,结果得到与线性相移的偏差,即相位波动(失真)。
  矢量网络分析仪既能测量单端口网络或两端口网络的各种参数幅值,又能测相位,矢量网络分析仪能用史密斯圆图显示测试数据。
  矢量网络分析仪功能很多,被称为“仪器之王”,是射频微波领域的万用表,对使用者的专业技术要求还是比较高的;矢网主要是根据频率来划分的,频率越高,价格自然就越高。

该设备信息已经纳入学校贵重仪器设备共享信息平台。设备计划对校内外,特别是对福建省和厦门市的相关研究机构和企业开放。

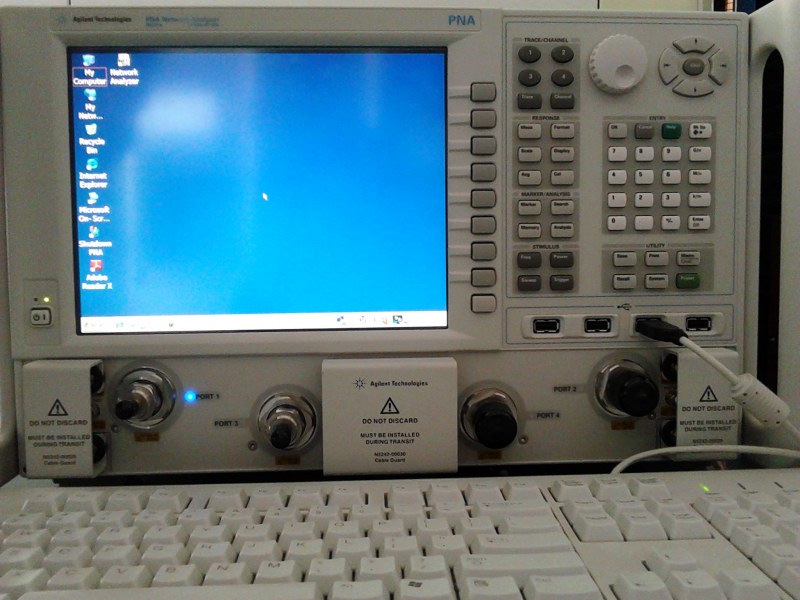

矢量网络分析仪Agilent-N5227(工作频率可达67GHz)

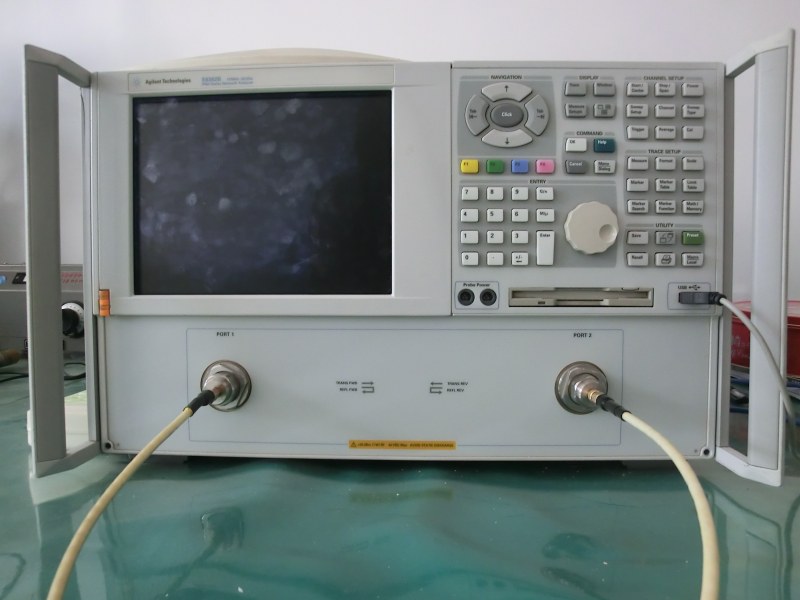

矢量网络分析仪-Agilent-E8362B(工作频率10MHz-20GHz)

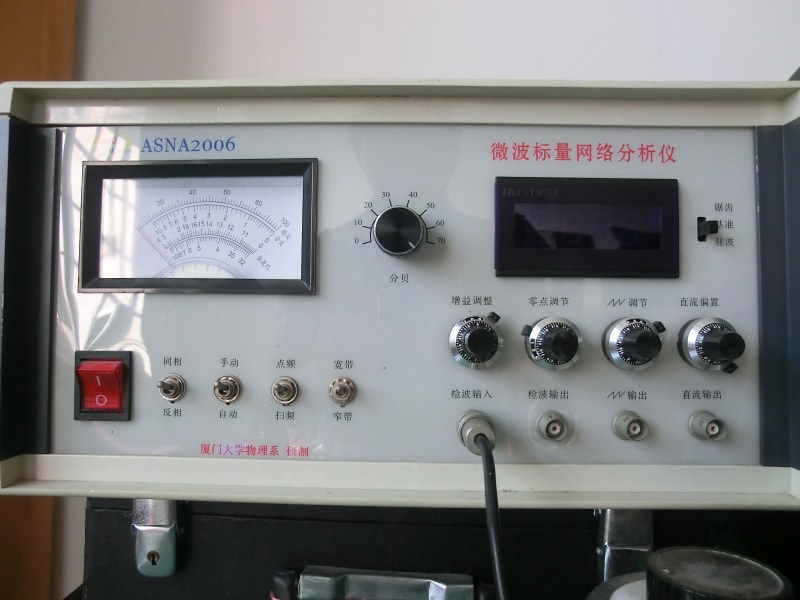

厦门大学物理系研制的ASNA2006微波标量网络分析仪
